Коммуникационный сервер «БУК TS-G». Один узел между оборудованием АЗС и системой автоматизации

Контроллер преобразует оригинальные протоколы ТРК, уровнемеров и стел цен в единый протокол управления по локальной сети — и параллельно ведёт собственную базу первичных данных о движении топлива, независимую от кассового ПО. Разработка и производство — ООО «Нефтепродукттехника», поставка, комплектация и пусконаладка — ИнтеллектКАЗС как дилер.

Linux Debian 11+PostgreSQLРеестр ПО № 4324API DOMS PSS5000Дилер «Нефтепродукттехника»

30лет

эксплуатации системы
«БУК TS-G» на объектах

30+моделей

ТРК, уровнемеров и стел
разных производителей

4+2

протокола ТРК и два типа
уровнемеров одновременно

12кан.

управления электропитанием
оборудования, до 5 А

Где применяется

Когда на объекте разный «зоопарк» оборудования

А система автоматизации должна видеть один протокол.

Сети АЗС

Колонки и уровнемеры разных лет и брендов — единая АСУ ТП без замены парка.

Ведомственные АЗС

Отпуск топлива своему автопарку с первичным учётом по каждой транзакции.

Автоматические АЗС

Работа без персонала: телеметрия, удалённый контроль питания и процессов.

Контейнерные АЗС

Один настенный корпус в техпомещении вместо стойки с преобразователями.

Замена DOMS PSS

Совместимый API — сторонняя система автоматизации подключается как раньше.

Служба безопасности

Независимая от кассы база транзакций ТРК и показаний уровнемеров.

Импортозамещение

ПО в Едином реестре российских программ, реестровый № 4324.

Модернизация АСУ ТП

Наращивание функций объекта без остановки продаж и без смены ТРК.

Зачем отдельный сервер

Касса считает продажи. Контроллер пишет литры

В базе данных контроллера хранится полная первичная информация от ТРК по всем заправкам, включая суммирующие электронные счётчики колонок, и полные данные уровнемера. Дополнительно ведётся глубокое логирование операций движения топлива и обмена с системой автоматизации. Расхождение между этими данными и кассовыми — то, что обычно ищет служба безопасности.

100 %транзакций ТРК
в собственной БД

Счётчикисуммирующие электронные
по каждой колонке

Уровнемеруровень, температура,
подтоварная вода

Выгрузкафайловый обмен
с ИС заказчика

Архитектура

Где контроллер стоит в системе

АСУ ТП топливного объекта — это три яруса: полевое оборудование, объектовый уровень и офис. Ярусы говорят на разных языках, и контроллер — единственная точка перевода между ними. Нажмите на схему, чтобы увеличить.

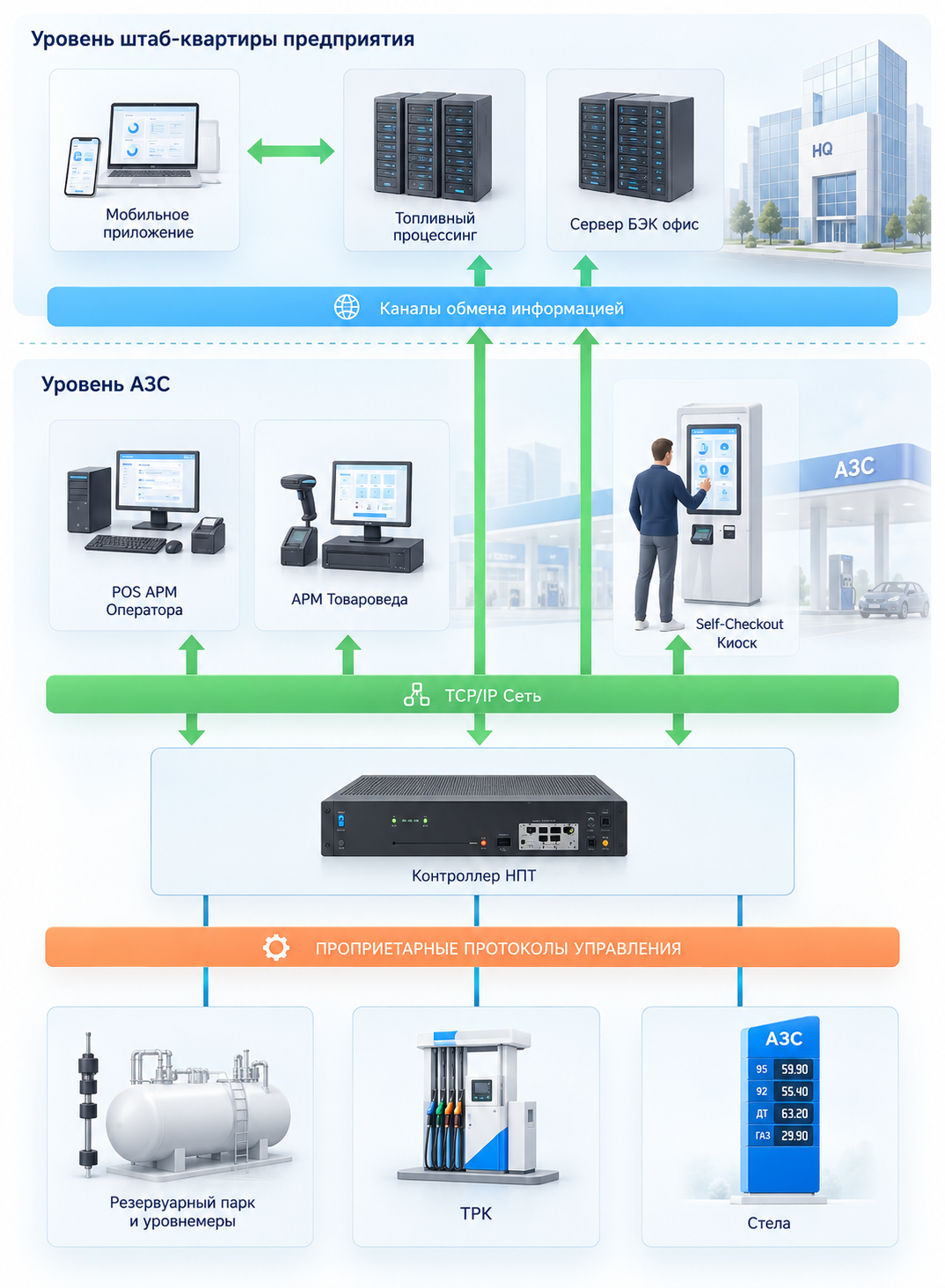

Схема уровней: штаб-квартира предприятия и уровень АЗС, контроллер НПТ между TCP/IP-сетью и проприетарными протоколами

Схема 01Уровни системы

Два уровня: объект и штаб-квартира предприятия

Снизу вверх схема читается так: технологическое оборудование → контроллер → локальная сеть объекта → каналы обмена → центральные серверы. Контроллер стоит точно на границе между оранжевой полосой проприетарных протоколов и зелёной TCP/IP-сетью: всё, что ниже него, разговаривает заводскими протоколами конкретного производителя, всё, что выше, — по Ethernet.

Полевой уровеньРезервуарный парк с уровнемерами, ТРК и стела цен. Каждая единица оборудования подключается своим интерфейсным модулем на DIN-рейке — до 4 протоколов ТРК и до 2 протоколов уровнемеров одновременно.

Проприетарные протоколыKienzle, Two-Wire, Dart Line, V11, Tokheim, АЗТ 2.0 и другие. Это «нижняя граница»: система автоматизации их не видит и не должна знать, какая колонка стоит на объекте.

КонтроллерПриводит все протоколы к единому виду, ведёт собственную базу транзакций ТРК и показаний уровнемеров, управляет электропитанием оборудования и рассылает тревоги.

Уровень АЗСПо TCP/IP подключаются POS АРМ оператора-кассира, АРМ товароведа и киоск самообслуживания. Все они получают данные о заправках из одного источника.

Уровень штаб-квартирыТопливный процессинг, сервер бэк-офиса и мобильное приложение руководителя. Связь с объектом — по каналам обмена информацией через защищённый интернет.

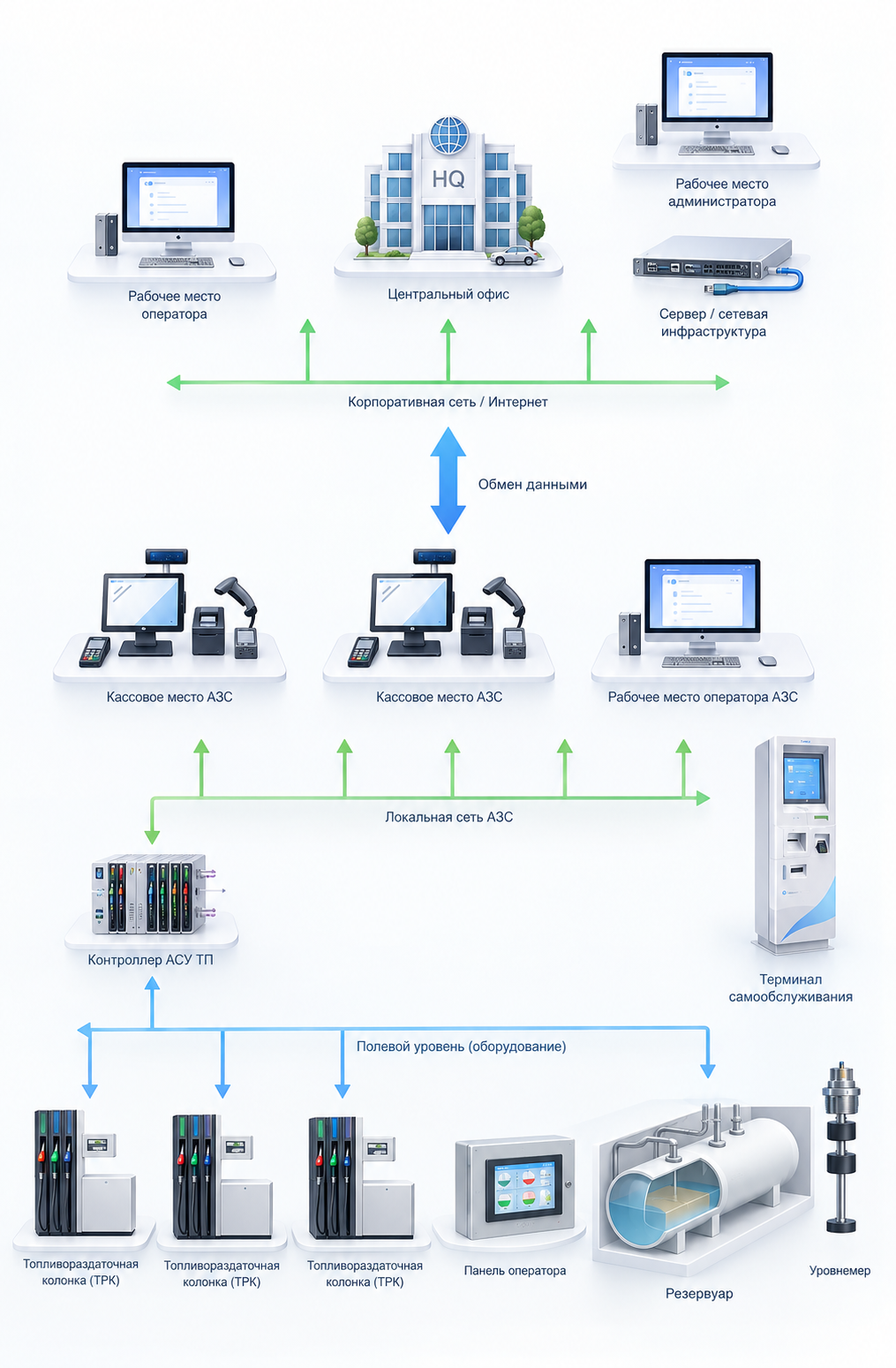

Топология АСУ ТП: центральный офис, корпоративная сеть, локальная сеть АЗС, контроллер АСУ ТП, полевой уровень оборудования

Схема 02Топология связей

Как физически связаны рабочие места и оборудование

Та же система, но с точки зрения сетей и рабочих мест. Три шины: корпоративная сеть предприятия, локальная сеть объекта и полевой уровень. Контроллер АСУ ТП подключён к локальной сети АЗС и одновременно ко всему полевому оборудованию — поэтому при отказе связи с офисом объект продолжает отпускать топливо и накапливать данные локально.

Корпоративная сетьЦентральный офис, рабочее место администратора, серверная и сетевая инфраструктура, удалённое рабочее место оператора. Через эту же сеть выполняется удалённая настройка, диагностика и обновление ПО контроллера.

Обмен даннымиДвусторонний: вниз идут цены, справочники и задания, вверх — транзакции, остатки в резервуарах, состояние оборудования и события.

Локальная сеть АЗСКассовые места с фискальным регистратором и сканером, рабочее место оператора, терминал самообслуживания. Число рабочих мест ограничено только конфигурацией объекта.

Полевой уровеньТРК, панель оператора, резервуары с уровнемерами. Управление отпуском, опрос счётчиков и измерение уровня, температуры и подтоварной воды идут по отдельным линиям связи от контроллера.

Что это даёт на практикеЗамена колонки, добавление кассы, подключение терминала самообслуживания или смена системы автоматизации — это работа на одном ярусе. Остальные остаются нетронутыми.

Чем отличается от типового контроллера

Расширенный функционал по сравнению с DOMS PSS5000

Наведите на строку — сравнение.

Функция

Типовой контроллер

«БУК TS-G»

Сопряжение оборудования

Ограниченный список моделей

Свыше 30 моделей ТРК, уровнемеров и стел

Управление электропитанием

Нет

IP-модуль до 12 каналов: перезагрузка ТРК, клапаны, фонари, шлагбаумы

Тревоги

Только в системе автоматизации

Письма на e-mail: подтоварная вода, потеря связи, критический уровень

Первичные данные

Транзит в кассовое ПО

Полное хранение в БД контроллера с логированием

Отчётность

Через систему автоматизации

Web-модуль отчётности в браузере, локально или удалённо

Верхний уровень

Отдельный проект

«Менеджер сетевого магазина» для централизованного сбора данных

Обслуживание

Что происходит на этапе

Оперативная поддержка по вопросам ПНР и эксплуатации АСУ ТП, багтрекинг обращений, новые релизы ПО. Возможна доработка под подключение нового типа технологического оборудования и добавление функций в сжатые сроки.

Удалённые обновленияБагтрекингДоработка под ТЗ

Постоянно

Режим

Производитель

Разработка «Нефтепродукттехники», поставка и ПНР — наши

Система автоматизации АЗС «БУК TS-G» выведена на рынок в 1994 году, с 2009-го работает на Linux-платформе. Эксплуатируется более 30 лет на объектах ПАО «Татнефть», ТОО «Sinooil» (Казахстан, дочерняя компания PetroChina), ПАО «ЛУКОЙЛ» — с 2024 года, а также на частных сетях АЗС. Мы поставляем контроллер как дилер: комплектуем под объект, монтируем, вводим в эксплуатацию и сопровождаем, оставаясь единым ответственным по объекту вместе с остальным оборудованием АЗС.

1994

год вывода системы на рынок

2009

первая версия АСУ ТП на Linux

№ 4324

реестровый номер российского ПО

РФ и СНГ

РФ, Казахстан, Узбекистан

Почему это решение

Что даёт экосистема предприятию нефтепродуктообеспечения

Проверено временем

Более 30 лет на рынке РФ и СНГ: накоплен опыт и наработаны технические решения под нестандартные объекты.

Защищённость

В основе — только проверенные платформы и технологии с высоким уровнем защиты от ИТ-угроз.

Масштабируемость

Разворачивается и на одной АЗС, и на сети свыше 1000 объектов с местами хранения и перевалки нефтепродуктов.

Задел на будущее

Стек технологий сохраняет потенциал для модернизаций и доработок без смены платформы.

Быстрое внедрение

Анализ технических требований, обоснованная оценка сроков и стоимости внедрения до старта работ.

Стоимость владения

Предсказуемый TCO по всем статьям: лицензии, пусконаладка, сопровождение и развитие решения.

Совместимость

Протоколы и оборудование, которое он понимает

Контроллер держит до 4 типов ТРК/ГНК и до 2 типов уровнемеров с разными протоколами одновременно. Возможна доработка под другое оборудование.

Kienzle

Tankanlagen Salzkotten, FAS (ГНК)

Интерфейсный модуль «Kienzle» на DIN-рейку

Two-Wire

Gilbarco Veeder-Root — ТРК и ГНК

Штатный протокол GVR, мастер-дистрибьютор с 1997 года

Dart Line

Wayne Dresser

Интерфейсный модуль «Dart Line»

V11

Scheidt&Bachmann

Интерфейсный модуль «V11»

EnE

Оригинальный протокол производителя

Tokheim

Оригинальный протокол ТРК «Tokheim»

АЗТ 2.0 / ТОПАЗ

ТОПАЗ — ТРК и ГНК

Два протокола на выбор под парк колонок

АЗТ 2.0

ADAST, ТАТСУНО С-Бенч, Шельф

Приведение оригинальных протоколов к АЗТ 2.0

Уровнемеры

Veeder-Root, Струна-М, Струна+, OPW, Сенсор

До 2 типов с разными протоколами одновременно

Экосистема «БУК TS-G»

Контроллер — ядро. Дальше наращивается верхний уровень

Все решения работают на одной платформе: расширение функций не требует смены объектового оборудования.

Объектовое решение

«Ведомственная АЗС»

Комплексный сквозной учёт ГСМ — приёмка, хранение, расход — на предприятиях с собственным автопарком и инфраструктурой нефтепродуктообеспечения: горнорудные предприятия, автобусные парки, аэропорты, морские порты. Сменный отчёт по ГСМ, ключевые показатели — в виде dashboard руководству в онлайн-режиме.

Функционал «Ведомственной АЗС» целиком

Подсистема топливного процессинга: гибкие лимиты выдачи — суточный, недельный, месячный
Идентификация транспорта и персонала при заправке
Учёт расхода по отделам, группам транспорта, отдельной машине или сотруднику
Анализ данных на выявление «подозрительных» заправок с высокой вероятностью злоупотреблений
Установка оборудования на автотопливозаправщик — контроль выдачи в малоподвижную технику: карьерные самосвалы, шагающие экскаваторы, дизель-генераторы
Диспетчерский центр, дистанционное управление электропитанием, телеметрия

Верхний уровень

ИУС «Менеджер сетевого магазина»

Централизованное управление бизнес-процессами сети подчинённых АЗК. Ставится на центральный сервер в офисе, объекты подключаются через защищённые каналы интернета; в сбытовых предприятиях развёртываются АРМ менеджеров.

Все функции ИУС «МСМ»

Центральные справочники сети и их автоматическая синхронизация на объекты
Управление ценообразованием на топливо, товары и услуги
Промо-акции на топливо, товары и комбинации «топливо + товар»
Ассортиментные матрицы с привязкой АЗК к типовым матрицам
Контроль закупочных цен и перечня поставщиков по каждой торговой точке
Допустимые коридоры плотности топлива при приёмке на АЗК
Управление рекламным контентом для ТСО и мониторов торгового зала
Блокировка прихода или всех операций по заданному товару

Бизнес-аналитика

ИС «ИНФО-ОЙЛ»

Хранилище данных АЗК на СУБД Oracle с аналитическими надстройками верхнего уровня. Полная потранзакционная база всех событий на АЗК, рассчитанная на массивы от 2000 объектов и одновременную работу большого числа пользователей.

Отчёты и модули «ИНФО-ОЙЛ»

Блок отчётов по конкретной АЗК с глубокой детализацией
Генератор произвольных отчётов: период, группы АЗК, реализация, приход и остатки нефтепродуктов
Бизнес-отчёты по сетям для оценки эффективности
Контрольно-регулирующие и сводные отчёты по сетям
Модули конвертации, автозагрузки и контроля загрузки данных, распределение прав к БД

Маркетинг

Лояльность на скидочных купонах

Промо-акции для покупателей: купоны действуют на стоимость топлива, сопутствующих товаров и услуг сети. Решение объединяет два уровня — АСУ ТП объекта и процессинг офиса.

Как работают купоны

Купоны со штрих-кодом стандарта EAN-13 и датой окончания действия
Online-авторизация каждого купона при заправке через процессинг офиса
Одновременная работа с несколькими партиями купонов, параметры задаются по каждой партии
Статусы купонов: новый неактивный, активный, погашен, утерян
Отчёты по статусам и операциям, распространение через свои и внешние торговые сети

Опция, которая окупается первой

IP-модуль управления электропитанием

Перезагрузка «подвисшей» электроники ТРКАвтоматически по заданным параметрам — без выезда оператора к колонкедо 12 кан.

Клапаны сливных горловин резервуаровОткрывается только тот резервуар, в который идёт слив — защита от смешения продуктадо 5 А

Фонари ТРК и световая индикацияОкончание заправки, снятие пистолета, факт оплаты клиентомDIN-рейка

Шлагбаумы и прочее оборудование объектаУправление периметром и внешними устройствами с того же контроллераопция

Модуль устанавливается на ту же DIN-рейку внутри корпуса и управляется дистанционно. На объектах без персонала это единственный способ снять большую часть выездов по «зависшей» колонке.

Технические характеристики

Базовое исполнение и опции

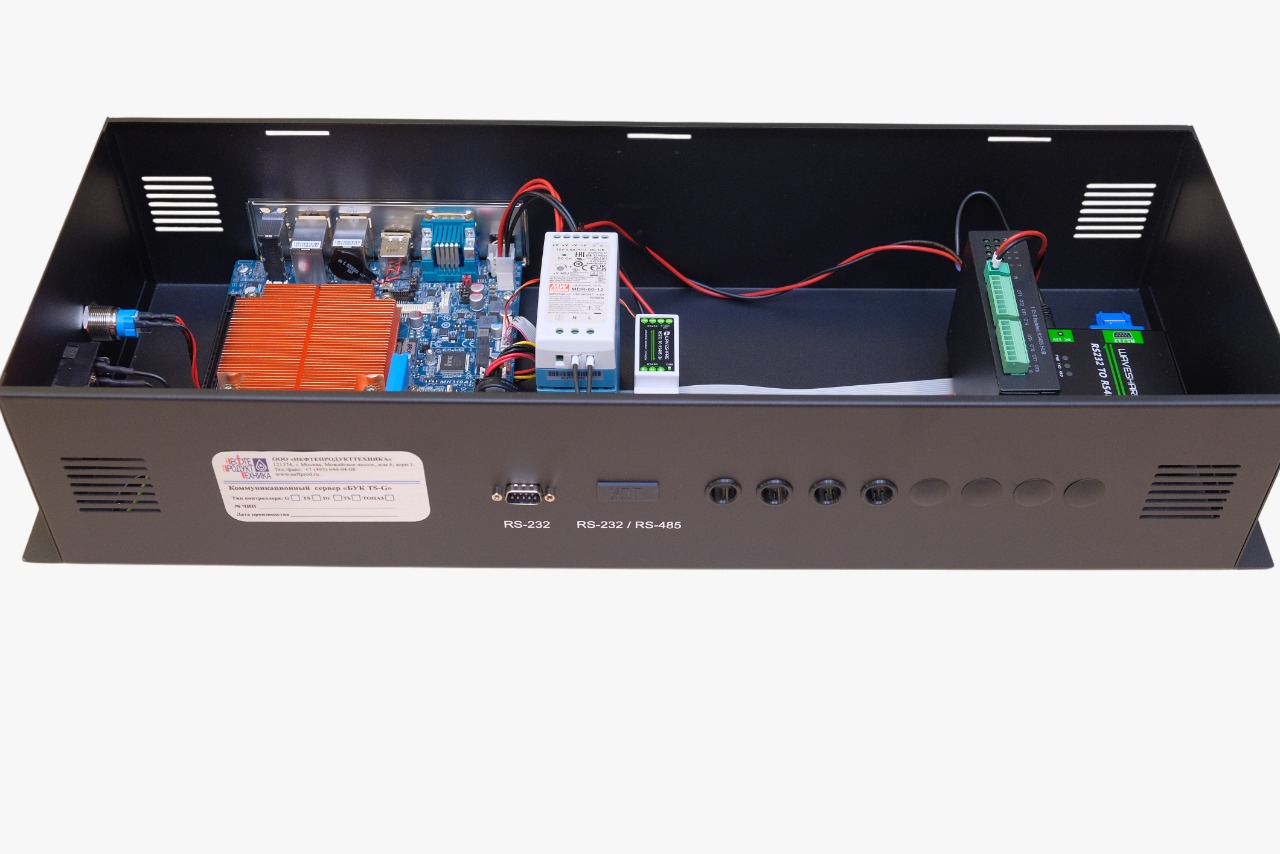

Комплектация — под конфигурацию объекта. Наведите на строку.

Корпус

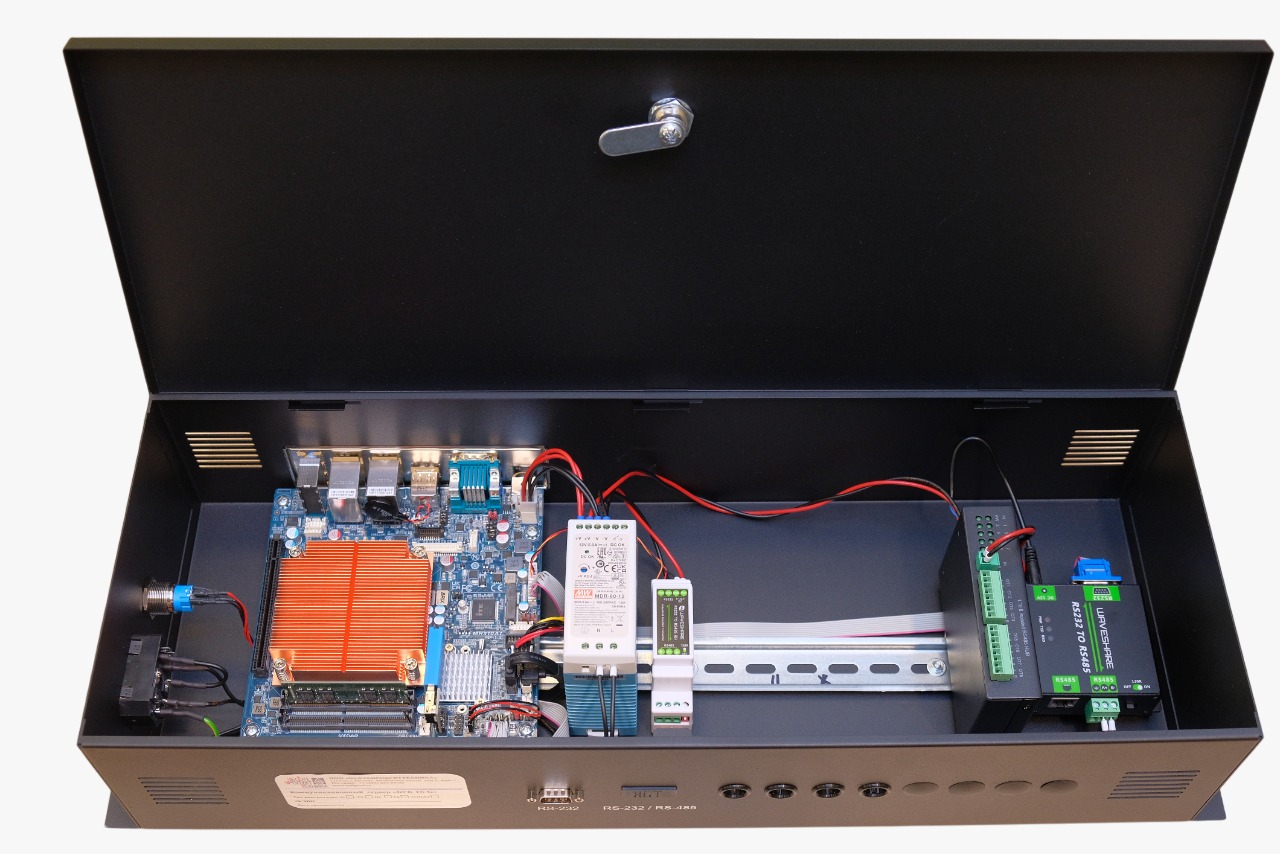

Настенный металлический, 640×220×120 мм, запорное устройство крышки и 2 ключа

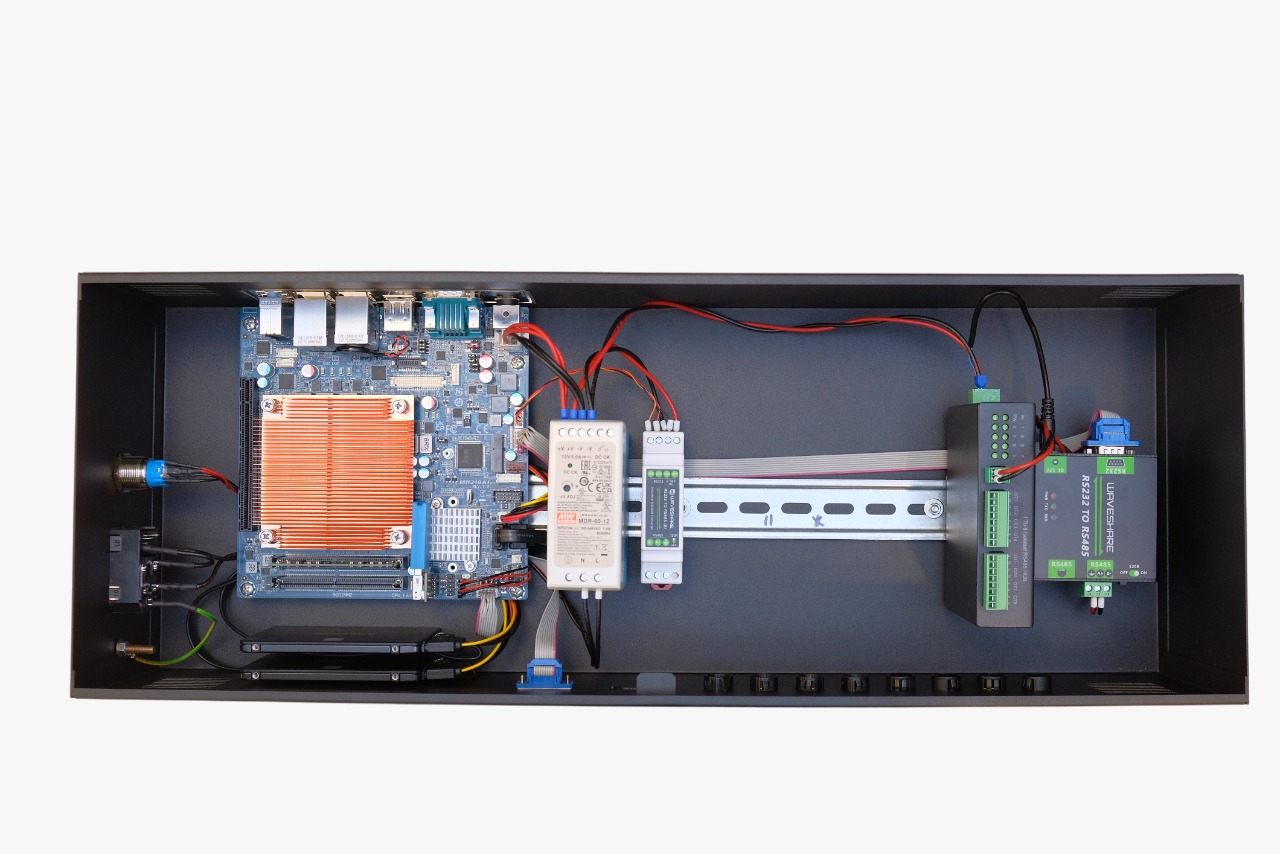

Охлаждение

Пассивное или активное — по комплектации

Память

DDR4 8 Gb или 16 Gb · SSD 500 Gb или 2 × SSD 500 Gb с RAID

Модули ТРК

DIN-рейка, до 4 модулей с разными протоколами управления

Модули уровнемеров

DIN-рейка, до 2 модулей с разными протоколами

IP-модуль питания

DIN-рейка, до 12 каналов, до 5 А на канал (опция)

Модуль стелы цен

DIN-рейка (опция)

Интерфейсы

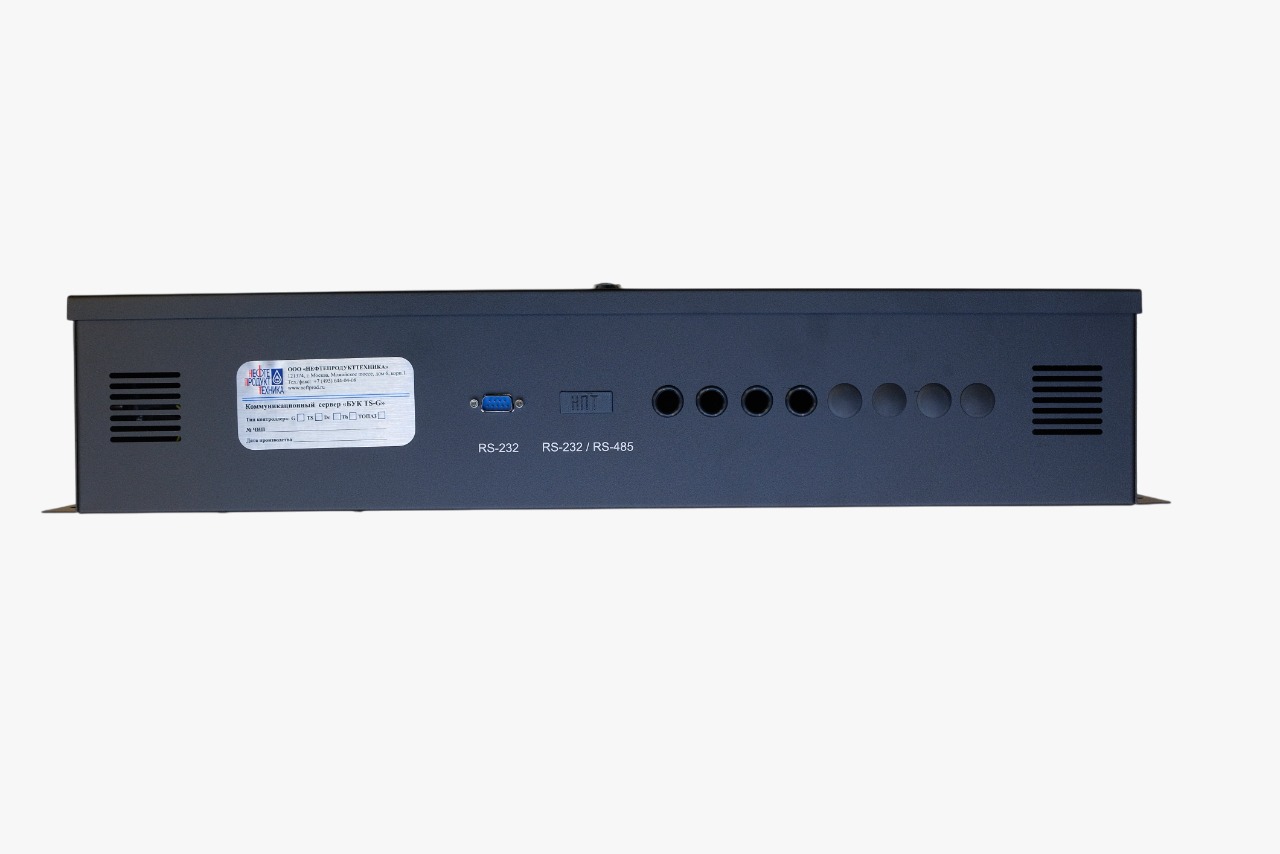

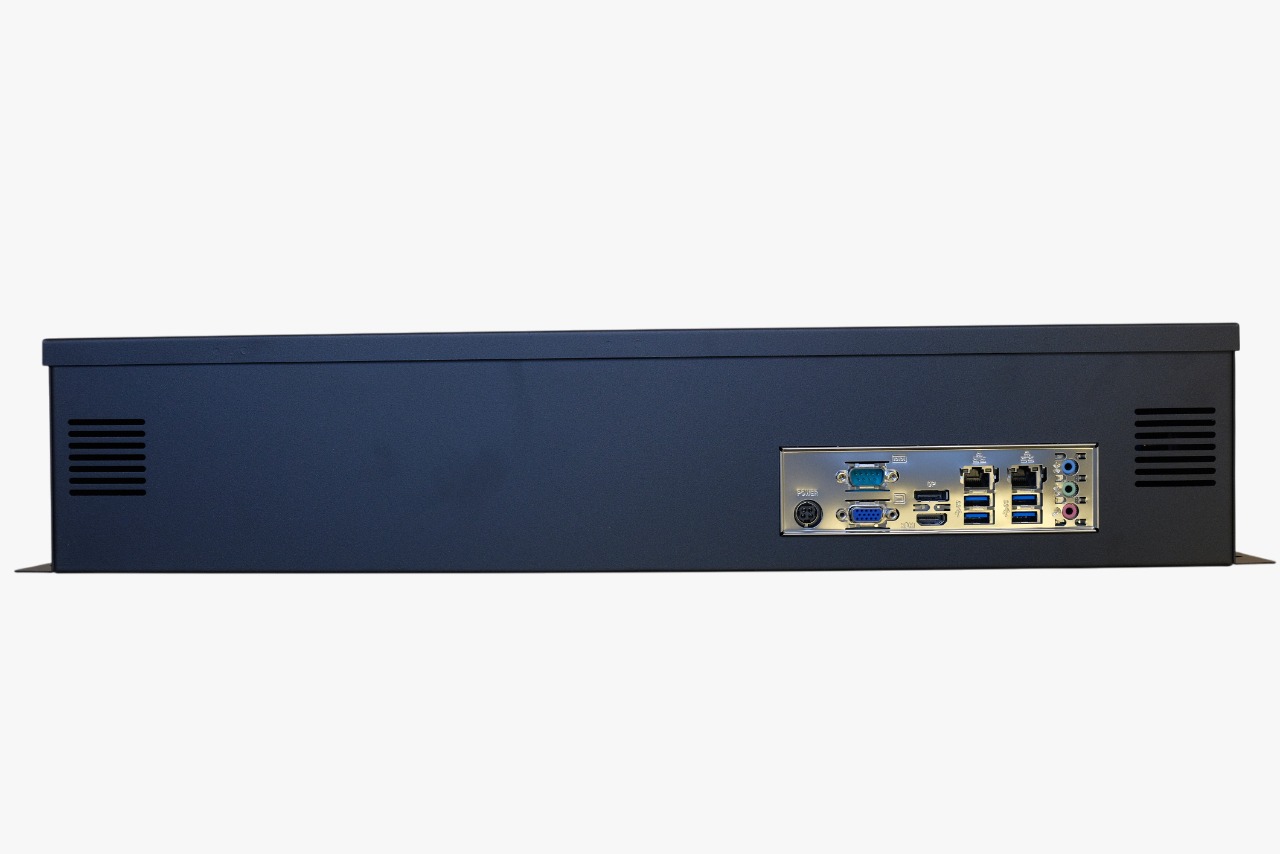

2 × RJ45 LAN · HDMI, VGA, DisplayPort · 4 × USB 3.2 · COM RS-232/422/485 · 3 × COM RS-232

Питание

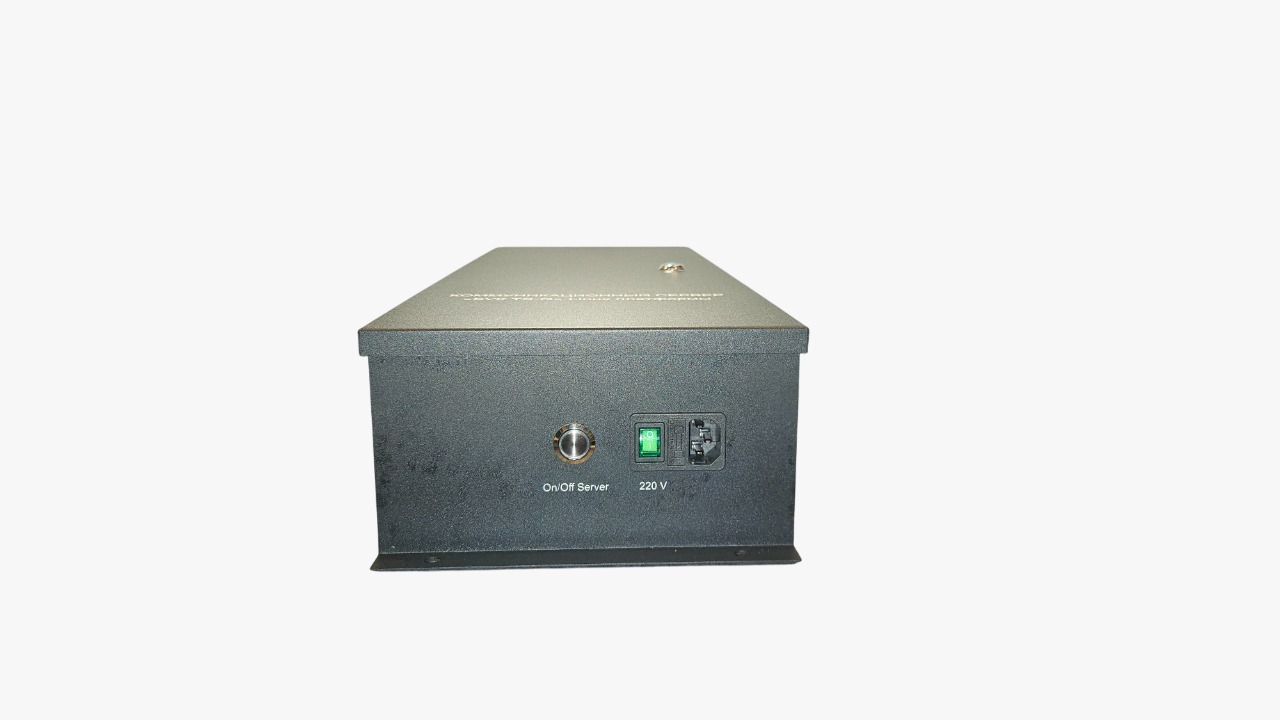

220 V ± 5 %, 50 Гц — обязательно через ИБП

Эксплуатация

Отапливаемое помещение +5…+25 °С, влажность до 80 % без конденсации

Гарантия и ресурс

12 мес. с ввода в эксплуатацию (до 15 мес. с отгрузки) · срок службы 10 лет

Предприятие-изготовитель допускает внесение конструктивных изменений без ухудшения эксплуатационных свойств. Комплект поставки: контроллер в сборе с предустановленным ПО, руководство по эксплуатации, паспорт.

Частые вопросы

То, о чём спрашивают инженеры и закупщики

У нас колонки трёх производителей. Заработает?

Да. Контроллер поддерживает до 4 типов ТРК/ГНК с разными протоколами управления одновременно и до 2 типов уровнемеров. Под каждый протокол ставится свой сменный интерфейсный модуль на DIN-рейку — состав определяется на этапе опросного листа.

Нашей модели ТРК нет в перечне.

Возможна доработка контроллера под другие типы ТРК, уровнемеров, стел цен и прочего оборудования — производитель делает это в сжатые сроки под требования заказчика. Пришлите модель и протокол, ответим по срокам и стоимости.

Можно оставить нашу систему автоматизации?

Да. Подключение идёт либо по «Doms POS Protocol» через Ethernet, либо по оригинальному протоколу «БУК TS-G». API совместим с DOMS PSS5000, поэтому сторонняя система автоматизации видит привычный интерфейс.

Зачем независимый учёт, если есть касса?

Касса считает продажи, контроллер пишет первичные данные прямо с ТРК и уровнемера, включая суммирующие счётчики колонок, и логирует весь обмен. Данные можно выгружать во внешние системы файловым обменом — для задач безопасности, выявления злоупотреблений и мониторинга.

Где его размещать?

Закрытое отапливаемое взрывобезопасное помещение без агрессивных паров и пыли: +5…+25 °С, влажность до 80 % при 25 °С без конденсации. Крепление настенное, вертикальное; горизонтально — при температуре ниже +25 °С. Питание 220 V через ИБП, при нестабильной сети — со стабилизатором.

Какая гарантия и кто делает ПНР?

Гарантия 12 месяцев с даты ввода в эксплуатацию, но не более 15 месяцев с даты отгрузки; срок службы — 10 лет. Пусконаладку выполняет персонал, прошедший обучение и имеющий сертификат производителя — мы такие работы делаем сами как дилер.

Подтверждается ли российское происхождение ПО?

Да: ПО системы автоматизации «БУК TS-G» включено в Единый реестр российских программ для ЭВМ и баз данных, реестровый № 4324. Выписку приложим к коммерческому предложению.
